Soal Pilihan Ganda




1. Sensor Thermal [Kembali]

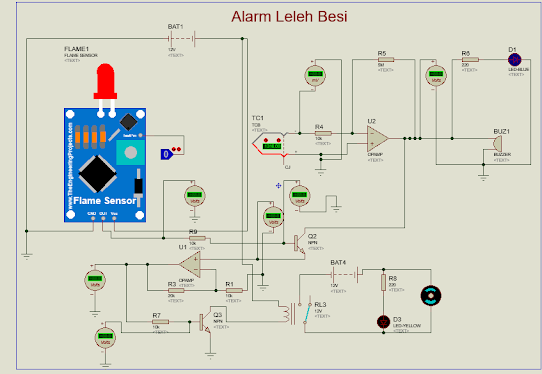

1.    Apa yang terjadi ketika suhu yang terukur pada thermocouple melebihi 1315 derajat celcius?

            a.       Led-yellow mati dan motor DC aktif

            b.      Buzzer menyala menandakan besi belum meleleh

            c.       Buzzer menyala menandakan besi sudah meleleh

            d.      Led-yellow hidup dan motor DC aktif

            e.      Semua salah

Jawaban: C

2.     Berapa besar penguatan di rangkaian OpAmp pada sensor thermocouple pada rangkaian di atas?

a.       700 kali

b.      500 kali

c.       5 kali

d.      200 kali

e.       Semua salah

Jawaban: B


2. Sensor Mekanis [Kembali]

1.  Kesalahan pada rangkaian di bawah adalah....

           a.       LED tidak diserikan dengan resistor

           b.      Menggunakan IC NE555

           c.       Tidak menggunakan voltmeter

           d.      A dan C benar

           e.       B dan C benar

Jawaban: D



2.   Apa yang menyebabkan LED dapat berkedip-kedip pada rangkaian di bawah?

              a.       Menggunakan baterai

            b.      Pada bagian Echo menangkap adanya sinyal pantulan dan arus mengalir ke relay

            c.       LED diserikan dengan resistor

            d.      Sensor PIR berlogika 0

            e.      C dan D benar

Jawaban: B


3. Sensor Optik [Kembali]

1.    Apa nama rangkaian OpAmp yang digunakan?

            a.       Non-inverting amplifier

            b.      Inverting amplifier

            c.       Detektor

            d.      Komparator

            e.      Semua salah

        Jawaban: A

2.     Berapa penguatan pada rangkaian OpAmp?

a.    1 kali

b.    2 kali

c.    3 kali

d.   4 kali

e.    5 kali

Jawaban: B


4. Sensor Fisika [Kembali]

1.    Pada rangkaian di bawah, apa yang terjadi jika touch sensor mendeteksi adanya sentuhan (berlogika 1)?

            a.       LED-Green menyala

            b.      Lampu menyala

            c.      Buzzer aktif

            d.     Transistor Q1 aktif

            e.       Semua benar

Jawaban: E

2.     Berapa penguatannya pada rangkaian OpAmp dan rangkaian apakah itu?


a.    2 kali, inverting amplifier

b.    2 kali, non inverting amplifier

c.    3 kali, detektor

d.   3 kali, komparator

e.    3 kali, inverting amplifier

Jawaban: B


5. Sensor Kimia [Kembali]



1.      Pada tegangan berapa  transistor Q3 dan Q4 on?

               a.       0.5V

               b.      0.08V

               c.       0.88V

               d.      4.96V

               e.       4.21V

Jawaban: C


2.    Apa yang harus ditambahkan pada rangkaian di bawah ini?

a. Resistor pada kaki basis transistor

b. Resistor yang diserikan dengan LED

c. Voltmeter pada input dan output OpAmp

d. Voltmeter pada output sensor

e. Semua benar

Jawaban: E


6. Aplikasi Sensor Kelompok [Kembali]

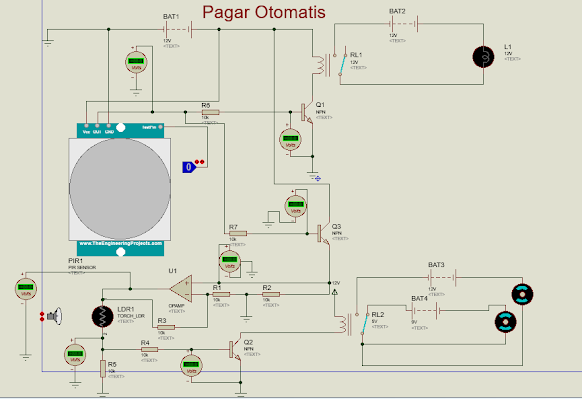

1.      Kesalahan pada rangkaian di bawah adalah...



a.     Transistor langsung terhubung ke Vout sensor PIR

b.    Tidak menggunakan voltmeter pada input OpAmp

c.     Menggunakan voltmeter pada kaki basis transistor

d.    A dan B benar

e.     A dan C benar

Jawaban: D



2.      Berapa besar penguatan pada rangkaian opamp diatas dan termasuk rangkaian apakah itu?

a.  2 kali, non inverting amplifier

b.  2 kali, detektor

c.  10 kali, non inverting amplifier

d. 10 kali, inverting amplifier

e.  10 kali, komparator

Jawaban: A


7. Aplikasi Sensor Pribadi [Kembali]


1.      Apa yang terjadi pada rangkaian sensor PIR jika tidak mendeteksi adanya tikus? (logika 0)

a.  Relay berada di kiri dan motor bergerak searah jarum jam

b.  Relay berada di kanan dan motor bergerak berlawanan arah jarum jam

c.  Kedua motor berputar searah jarum jam

d. Kedua motor berputar berlawanan arah jarum jam

e.  Semua salah

        Jawaban: B

2.      Apa fungsi adanya 2 motor pada rangkaian diatas dan bagaimana cara pemasangannya?

a.  Untuk membedakan pintu tertutup dan terbuka, dengan cara memasang baterai dengan arah searah

b.  Untuk membedakan pintu tertutup dan terbuka, dengan cara memasang baterai dengan arah berlawanan

c.  Sebagai indikator pintu tertutup dan terbuka, dengan cara dipasang seri kedua antara kedua motornya

d. B dan C benar

e.  Semua salah

Jawaban: B

 8. Latihan [Kembali]

Sensor Thermal

1.    Kekurangan pada rangkaian di bawah adalah...


a.         Nilai resistor pada OpAmp terlalu kecil

b.         Tidak menggunakan voltmeter pada input dan output OpAmp

c.         Rangkaian terlalu sederhana (1 sensor)

d.        a dan b benar

e.         Semua benar

Jawaban: E



2.     Berapa besar penguatan di rangkaian OpAmp pada flame sensor pada rangkaian di atas dan rangkaian apakah itu?

a.       2 kali, inverting amplifier

b.      2 kali, non inverting amplifier

c.       2 kali, detektor

d.      3 kali, inverting amplifier

e.       3 kali, non inverting amplifier

Jawaban: E

Sensor Optik

1.    Kesalahan pada rangkaian di bawah adalah...


            a.       Resistor diserikan dengan LED

            b.      Hanya menggunakan 1 sensor LDR

            c.       Menggunakan diode

            d.      a dan b benar

            e.       a dan b salah

Jawaban: B

2.     Ketika LDR menerima intensitas cahaya yang besar, apa yang terjadi pada komponen output rangkaian di bawah?

a.       Buzzer aktif

b.      Buzzer mati dan LED menyala

c.       Buzzer hidup dan LED menyala

d.      LED mati

e.       LED mati dan buzzer hidup

Jawaban: B

Sensor Fisika

1.      Kekurangan pada rangkaian dibawah adalah...


a.      Menggunakan touch sensor dan reed switch

b.      Tidak menambahkan voltmeter

c.      Resistor bernilai 10k

d.     C dan B benar

e.      A dan C benar

Jawaban: B

2.     Apa tujuan dipasangnya resistor pada kaki basis transistor pada rangkaian diatas?

a.       Agar transistor aktif

b.      Agar tegangan pada kaki basis transistor besar

c.       Sebagai saklar

d.      Sebagai penguat

e.       Agar tegangan pada kaki basis tidak terlalu besar

Jawaban: E


9. Kuis [Kembali]

Jebakan Tikus Otomatis

1.    Kesalahan pada rangkaian di bawah adalah...

a.       Transistor langsung terhubung ke Vout sensor

b.      LED tidak diserikan dengan resistor

c.       Menggunakan voltmeter pada kaki basis transistor

d.      A dan B benar

e.       A dan C benar

Jawaban: D

2.      Apa yang terjadi pada rangkaian sensor PIR jika mendeteksi adanya tikus? (logika 1)

a.  Relay berada di kiri dan motor bergerak searah jarum jam

b.  Relay berada di kanan dan motor bergerak berlawanan arah jarum jam

c.  Kedua motor berputar searah jarum jam

d. Kedua motor berputar berlawanan arah jarum jam

e.  Semua salah

        Jawaban: A


         Pengaman Sepeda Motor

1.    Diketahui beberapa kesalahan...

1.       Tidak ada resistor antara output OpAmp dengan transistor

2.      LED  tidak dipasang seri dengan resistor

3.       Tidak ada voltmeter pada input dan output sensor

4.      Menggunakan baterai sebagai supply relay



Kesalahan pada rangkaian di atas adalah...

a.      1 dan 2

b.      2, 3, 4

c.      1, 2, 4

d.      1, 2, 3

e.      Semua benar

      Jawaban: D

2. Apa rangkaian OpAmp yang digunakan pada gambar di bawah ini?

       a.  Non inverting amplifier

b.  Detektor non inverting

c.  Komparator

d.  Inverting amplifier

e.   A dan D benar

Jawaban: B


Kontrol Pada Robot Mobil Line Follower

1. Apa kesalahan pada rangkaian berikut?

        a. LED diserikan dengan resistor

        b. Output OpAmp langsung tersambung ke relay

        c. Menggunakan dioda

        d. Nilai resistor pada op amp terlalu besar

        e. Semua salah

        Jawaban: B

2.      Apa yang terjadi pada rangkaian diatas jika LDR tidak mndapatkan cahaya?

        a. Motor bergerak searah jarum jam dan mengidupkan led merah sebagai indikator.

        b. Motor bergerak searah jarum jam dan led merah mati.

        c. Motor tidak bergerak searah jarum jam dan mengidupkan led merah sebagai indikator.

        d. Motor bergerak berlawanan arah jarum jam dan mengidupkan led merah sebagai indikator.

        e. Motor bergerak berlawanan arah jarum jam dan led merah sebagai mati.

        Jawaban: A


        Incubator Telur

1.    1. Tambahkan resistor antara output op amp dengan transistor

        2. Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan supply (B1)

        3. Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm

        4. Tambahkan voltmeter pada setiap output OpAmp

            Saran yang tepat untuk rangkaian diatas adalah....

    a.      1 dan 2

    b.      2, 3, 4

    c.      1, 2, 4

    d.      1, 2, 3

    e.      1, 2, 3, 4

          Jawaban: E

2.     IC LM741 pada rangkaian ini berperan sebagai..

a.       Penghambat arus

b.      Sebagai Penyearah

c.       Sebagai saklar

d.       Detektor

e.       Komparator

Jawaban: E


Kontrol Kebakaran Hutan

1. Perhatikan rangkaian berikut

      Kesalahan rangkaian diatas adalah....

    a.      Supply relay dan supply motor digabung

    b.      LED tidak diserikan dengan resistor

    c.      Output OpAmp langsung tersambung ke buzzer

    d.      A dan B benar

    e.      Semua benar

          Jawaban: E

2.     Rangkaian OpAmp dibawah termsuk rangkaian... dengan penguatan...

a.       2 kali, inverting amplifier

b.      2 kali, non inverting amplifier

c.       2 kali, detektor

d.      3 kali, inverting amplifier

e.       3 kali, non inverting amplifier

Jawaban: B
