comparator unit operation



1. Tujuan [KEMBALI ]

  • Untuk mengetahui tentang comparator unit operation
  • Bisa membuat rangkaian  comparator unit operation

2. Komponen [KEMBALI ]

  • Transistor bipolar

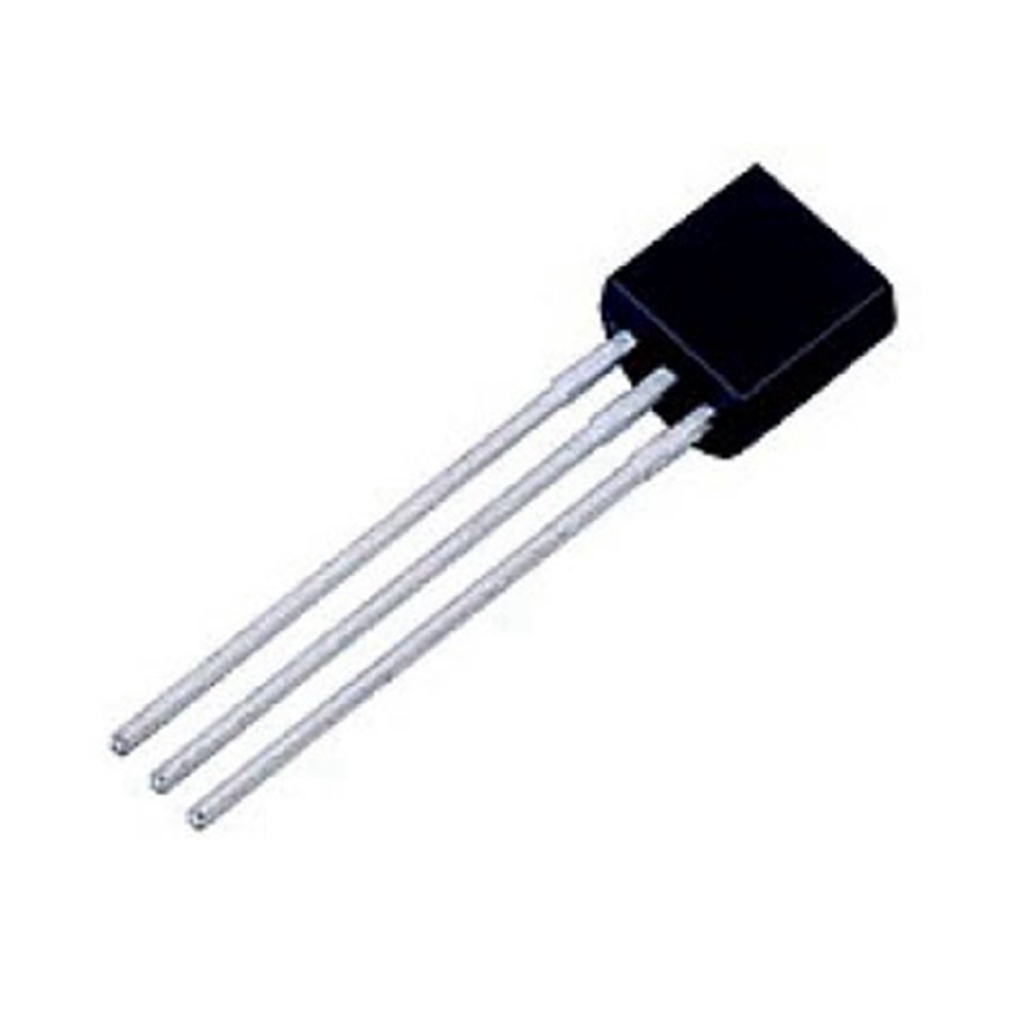

     Transistor Bipolar termasuk komponen yang menggunakan 2 buah pembawa muatan dalam pembuatannya. Transistor bipolar adalah transistor yang membawa muatan listrik berupa hole dan e
Image result for transistor bipolar
  • Op-Amp
     Op-Amp adalah singkatan dari Operational Amplifier, yang merupakan salah satu komponen analog yang sering digunakan dalam berbagai aplikasi rangkaian elektronika.IC Op-Amp adalah piranti solid-state yang mampu menginderakan dan memperkuat sinyal, baik sinyal DC maupun sinyal AC.
Image result for op amp
  • Resistor

     Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus . Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum ohm



Image result for resistor
Cara membaca resistor:

  • Ground
     Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi

  • Power
     Power supply merupakan sebuah perangkat keras yang berfungsi untuk menyuplai tegangan langsung kekomponen dalam casing yang membutuhkan tegangan.
Image result for tombol power
  • LED
     LED dapat kita definisikan sebagai suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya.
     Led (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator/lampu indikator. Contohnya dapat kita jumpai pada rangkaian-rangkaian elektronika led digunakan sebagai indikator ON/OFF.
Image result for led

3. Dasar Teori [KEMBALI ]

     Komparator adalah komponen elektronik yang berfungsi membandingkan dua nilai kemudian memberikan hasilnya, mana yang lebih besar dan mana yang lebih kecil. Komparator bisa dibuat dari konfigurasi open-loop  Op Amp. Jika kedua input pada Op Amp pada kondisi open-loop, maka Op Amp akan membandingkan kedua saluran input tersebut. Hasil komparasi dua tegangan pada saluran masukan akan menghasilkan tegangan saturasi positif (+Vsat) atau saturasi negatif (-Vsat).
Gambar 17.1
  1. Pada gambar 17.1(a) outputnya adalah sinyal digital tetap berada pada level tegangan tinggi ketika input noninverting(-) lebih besar dari tegangan input inverting(+). Level tegangan rendah ketika tegangan input noninverting berada dibawah tegangan input inverting.
  2. Pada gambar 17.1(b) menunjukkan koneksi tipikal dengan satu input (input pembalik) terhubung ke tegangan referensi, yang lain terhubung ke sinyal tegangan input. Selama Vin kurang dari tegangan referensi, uotput tetap berada pada tegangan rendah. Ketika input naik diatas 2V maka ouput beralih ke tegangan tinggi. Dengan demikian output yang tinggi menunjukkan bahwa sinyal input besar dari 2V.
Comparator IC Unit
  • 311 comparator
     Berisi rangkaian pembanding yang dapat beropersi dari catu daya ganda 15V seperti dari suplay 5-V tunggal (seperti yang digunakan dalam sirkuit logika digital). Output dapat memberikan tegangan pada salah satu dari dua tegangan yang berbeda atau dapat digunakan untuk menggerakkan lampu atau  relai. Perhatikan bahwa output diambil dari transistor bipolar untuk menjalankan berbagai beban. Unit ini juga memiliki nilai dan input strobe, input strobe yang memungkinkan gating dari output.
  • 399 coparator

     339 komparator adalah komparator quad yang berisi empat sirkuit pembanding tegangan independen yang terhubung ke pin eksternal seperti gambar berikut
     Setiap pembanding memiliki input inverver dan noninverting dan output tunggal. Tegangan suplai diterapkan ke a sepasang pin mendukung keempat pembanding. bahkan jika seseorang ingin menggunakan satu komparator, keempatnya akan menarik kekuatan.

4. Prinsip Kerja [KEMBALI ]

  • Non-Inverting Comparator
     Pada Non-Inverting Comparator, tegangan input dipasang pada saluran non-inverting (+)  dan tegangan referensi pada saluran inverting (-).
     Pada rangkaian Non-Inverting Comparator, jika Vin lebih besar dari Vref, maka tegangan output adalah +Vsat (mendekati tegangan +VCC). Jika Vin lebih kecil dari Vref, maka tegangan output adalah -Vsat (mendekati tegangan -VEE).
  • Inverting Comparator
Pada Inverting Comparator  tegangan input (Vin) dihubungkan pada saluran inverting  (-) dan tegangan referensi (Vref) pada saluran non-inverting (+). Tegangan referensi dapat menggunakan sumber catu daya tegangan konstan atau rangkaian pembagi tegangan.


     Pada saat Vin lebih kecil dari Vref, tegangan output Vo adalah +Vsat (≈ +VCC). jika Vin lebih besar dari Vref, maka tegangan output adalah -Vsat (≈ +VEE).

5. Rangkaian Simulasi [KEMBALI ]


6.Vidio[KEMBALI ]








7.Link Download

Gambar Rangkaian  1 sini
Gambar Rangkaian  2 sini
Gambar Rangkaian  3 sini
Gambar Rangkaian  4 sini
   Vidio1  sini
   Vidio2  sini
   Vidio3 sini
   Vidio4 sini
   HTML  sini
Download Data sheet capacitor SINI
Download Data sheet transistor: SINI
Download Data sheet OP: SINI
