SENSOR MQ-135 AIR QUALITY

LATAR BELAKANG [KEMBALI ]

kualitas udara di suatu tempat dapat berkurang kelayakannya karena adanya berbagai gas polutan. Padahal kualitas udara yang baik sangat diperlukan untuk kenyaman hidup manusia. Kita dapat mengambil contoh kasus terjadinya kebocoran tabung gas yang tidak diketahui oleh pemiliknya yang sudah menelan banyak korban. Oleh sebab itu, diperlukan suatu monitoring untuk mengetahui indeks kualitas udara di kawasan tersebut dalam rangka untuk mengetahui kadar gas berbahaya dengan menggunakan sensor gas mq-135 yang peka terhadap kualitas udara. Untuk tampilan indeks menggunakan lcd dan secara software dengan komunikasi serial yang sebelumnya di proses oleh mikrokontroller. Sistem ini

diharapkan mampu memberikan solusi terhadap masalah kelayakan kualitas udara di

lingkungan sekitar kita.

KOMPONEN YANG DIPERLUKAN

·         ARDUINO UNO

·         SENSOR MQ 135

·         RESISTOR

·         BUZZER

·         LED

·         FAN

·         LCD

·         KABEL MALE TO MALE & MALE TO FEMALE

·         KABEL USB

·         PCB

·         POWER SUPPLY

ARDUINO UNO

• arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. hardwarenya memiliki prosesor atmel avr dan softwarenya memiliki bahasa pemrograman sendiri.

 • arduino juga merupakan platform, hardware terbuka yang ditujukan kepada siapa saja yang ingin membuat purwarupa peralatan elektronik interaktif berdasarkan hardware dan software yang fleksibel dan mudah digunakan. mikrokontroler diprogram menggunakan bahasa pemrograman arduino yang memiliki kemiripan syntax dengan bahasa pemrograman C. karena sifatnya yang terbuka maka siapa saja dapat mengunduh skema hardware arduino dan membangunnya.

SPESIFIKASI  ARDUINO  UNO

Mikrokontroler                                                  ATmega328

Operasi tegangan                                            5 Volt

Input tegangan                                                disarankan 7-11Volt

Input tegangan batas                                      6-20 Volt

Pin I/O digital                                                  14(6 bisa untuk PWM)

Pin Analog                                                       6

Arus DC tiap pin I/O                                        50mA

Arus DC ketika 3.3V                                       50mA

Memori Flash                                                  32 KB

SRAM                                                               2 KB

EEPROM                                                        16 Mhz

MQ 135 SENSOR [KEMBALI ]

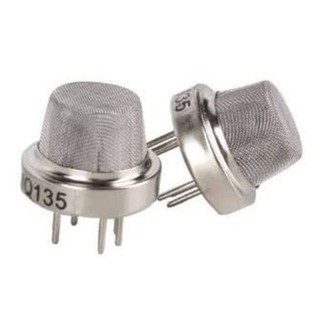

mq-135 air quality sensor adalah sensor yang memonitor kualitas udara untuk mendeteksi gas amonia (nh3), natrium-(di)oksida (nox), alkohol / ethanol (c2h5oh), benzena (c6h6), karbondioksida (co2), gas belerang / sulfur-hidroksida (h2s) dan asap / gas- gas lainnya di udara. sensor ini melaporkan hasil deteksi kualitas udara berupa perubahan nilai resistensi analog di pin keluarannya. pin keluaran ini bisa disambungkan dengan pin adc (analog-to-digital converter) di mikrokontroler / pin analog input arduino dengan menambahkan satu buah resistor saja (berfungsi sebagai pembagi tegangan / voltage divider).

Spesifikasi sensor MQ-135 :

1. sumber catu daya menggunakan tegangan 5 volt.

2. menggunakan adc dengan resolusi 10 bit.

3. tersedia 1 jalur output kendali on/off.

4. pin input/output kompatibel dengan level tegangan ttl dan cmos.

5. dilengkapi dengan antarmuka UART TTL dan I2C.

6. signal instruksi indikator output

7. output ganda sinyal (output analog, dan output tingkat ttl);

8. ttl output sinyal yang valid rendah; (output sinyal cahaya rendah, yang dapat diakses mikrokontroler IO port)

9. analog output dengan meningkatnya konsentrasi, semakin tinggi konsentrasi, semakin tinggi tegangan

10. memiliki umur panjang dan stabilitas handal

RESISTOR

Resistor adalah komponen elektronika yang memang didesain memiliki dua kutup yang nantinya dapat digunakan untuk menahan arus listrik apabila di aliri tegangan listrik antara kedua kutub tersebut. resistor biasanya banyak digunakan sebagai bagian dari sirkuit elektronik. tak cuma itu, komponen yang satu ini juga yang paling sering digunakan di antara komponen lainnya. resistor adalah komponen yang terbuat dari bahan isolator yang didalamnya mengandung nilai tertentu sesuai dengan nilai hambatan yang diinginkan

BUZZER

Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

LED

light emitting diode atau lebih dikenal dengan nama lampu led adalah lampu indikator yang terpasang diperangkat elektronik yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronik. misalnya pada sebuah laptop atau perangkat komputer pasti anda temui lampu led power dan led indikator, atau dalam monitor terdapat juga lampu led power dan power saving dan masih banyak lagi

LCD

display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. lcd (liquid cristal display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi cmos logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. lcd (liquid cristal display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.

KABEL

USB

PCB

•sebagai dudukan komponen agar kuat, kokoh dan rapi.

 •jalur tembaga pada pcb adalah sebagai penghubung antara komponen 1 ke komponen lainnya

GAMBAR RANGKAIAN [KEMBALI ]

CARA KERJA [KEMBALI ]

Dalam percobaan yang kami lakukan yaitu dengan memberikan gas korek api yang

mengandung butane pada sensor MQ 135 sebagai gas yang berbahaya. Selang waktu beberapa detik sensor MQ 135 langsung mendteksi keberadaan gas berbahaya yang ditandai menyala lampu merah dan bunyi buzzer ditambah keterangan pada LCD mengenai kandungan gasnya dan pernyataan “BERBAHAYA”. Buzzer dan lampu merah akan terus menyala apabila kandungan gasnya masih tetap berada di atas 350.

Buzzer dan lampu merah akan mati ketika kandungan gas berada di bawah 350 dengan ditandai menyalanya lampu warna hijau dan pada LED tertera tulisan “UDARA AMAN”. Untuk mengatasi gas yang membahayakan, dipasang fan yang berfungsi sebagai pembuang/pensirkulasi gas menuju lingkungan luar agar lingkungan di dalam ruangan tetap dalam keadaan aman.
