1. Tujuan   [KEMBALI ]
    a. Mengetahui apa itu Approximation Hybrid Equivalent Circuit

    b. Mampu membuat rangkaian Approximation Hybrid Equivalent

    c. Mengetahui fungsi Approximation Hybrid Equivalent

    d. Memenuhi tugas mata kuliah elektronika

2. Komponen   [KEMBALI ]

    a. Resistor

                                        gambar 2. Contoh resistor



      Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm:

                                                  V = I . R

       Resistor digunakan sebagai bagian dari rangkaian elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam komponen dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium).

Cara membaca resistor:

   b. Capasitor



                              gambar 4. Contoh Kapasitor



Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Satuan Kapasitor tersebut diambil dari nama penemunya yaitu Michael Faraday (1791 ~ 1867) yang berasal dari Inggris. Namun Farad adalah satuan yang sangat besar, oleh karena itu pada umumnya Kapasitor yang digunakan dalam peralatan Elektronika adalah satuan Farad yang dikecilkan menjadi pikoFarad, NanoFarad dan MicroFarad.
Cara membaca capacitor:

      1.   Ketahui unit pengukuran kapasitor.

2.    Baca nilai kapasitans.

3.   Carilah nilai toleransi.

4.   Periksa rating voltase

5.  Cari lambang + atau -.


    c. Ground



                        gambar 8. Pemasangan ground di tanah

      Ground adalah titik yang dianggap sebagai titik kembali nya arus listrik arus searah atau titik kembali nya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
Arti ground = bumi, sedangkan grounding = pembumian, dalam arti sebenar nya adalah titik di bumi di mana secara listrik berhubungan /bertemu dengan mata air tanah (mata air tanah).


d. NPN


                                               gambar 2. Contoh NPN

   Transistor NPN terdiri dari selapis semikonduktor tipe-p diantara dua lapis tipe-n. Arus kecil yang memasuki basis pada tunggal emittor dikuatkan di keluaran kolektor. Tanda panah dari simbol diletakkan di kaki emittor dan menuju keluar. Transistor sebagai saklar penyambung, pemutus dan penguat sinyal.

3. Dasar Teori     [KEMBALI ]

     Karena berbagai parameter model hibrid ditentukan oleh lembar data atau

analisis eksperimental, analisis dc yang terkait dengan penggunaan model re

bukanlah bagian integral dari penggunaan parameter hybrid. Dengan kata lain,

 saat masalah disajikan, parameter seperti hie, hfe, hib, dan sebagainya, ditentukan.

    Konfigurasi Fixed-Bias

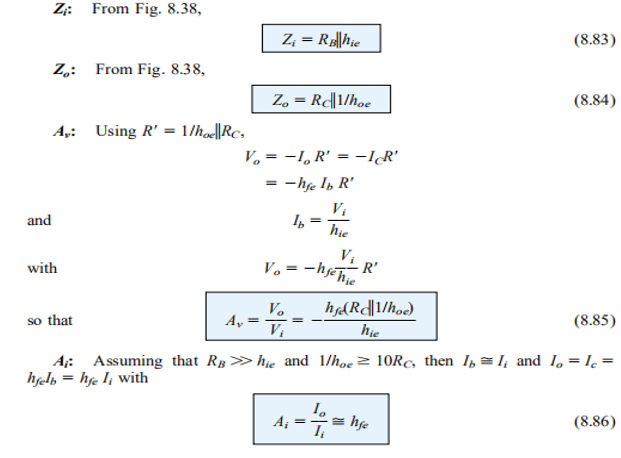

  Untuk konfigurasi bias-tetap pada Gambar 8.37, jaringan ekivalen ac sinyal kecil,

gambar 8.38 menggunakan perkiraan common-emitor hybrid

gambar 8.37 Konfigurasi fixed-bias

gambar 8.38 Mengganti perkiraan sirkuit ekivalen ac pada gambar 8.37

     Konfigurasi Pembagi Tegangan

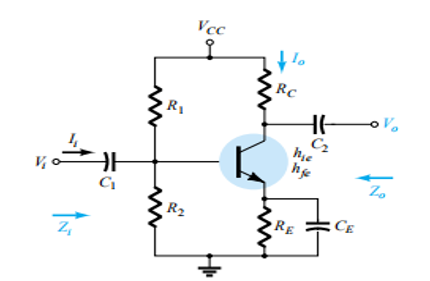

     Untuk konfigurasi bias pembagi tegangan pada Gambar 8.40, dihasilkan sinyal kecil ac

jaringan yang setara akan memiliki tampilan yang sama seperti Gambar 8.38, dengan RB

digantikan oleh  R R1 R2

     Konfigurasi Emitor Bias yang tidak dilewati

      Untuk konfigurasi bias emitor-unbypass  ac sinyal kecil  kembali digantikan oleh hie

dan Ib oleh hfeIb. Itu  analisis akan dilanjutkan dengan cara yang sama.

gambar 8.41 Konfigurasi emitor bias yang tidak dilewati



    Konfigurasi Emitor-Pengikut

       Untuk pengikut emitor pada Gambar 8.42, model ac sinyal kecil dengan re hie dan hfe.

Oleh karena itu persamaan yang dihasilkan sangat mirip.

Zi:

gambar 8.42 Konfigurasi emitor-pengikut

Zo: Untuk Zo, jaringan output yang ditentukan oleh persamaan yang dihasilkan akan

       muncul

gambar 8.43 Defenisi Zo untuk konfigurasi emitor-pengikut

  Av: Untuk penguatan tegangan

    Konfigurasi Common-Base

         Konfigurasi terakhir yang akan diperiksa dengan perkiraan rangkaian ekuivalen

hybrid

gambar 8.44 konfigurasi common-base

gambar 8.45 Mengganti perkiraan sirkuit ekivalen hybrid ke dalam jaringan ekivalen ac pada gb. 8.44

4. Prinsip Kerja Rangkaian   [KEMBALI ]



Baterai sebagai sumber tegangan. Tegangan dialirkan ke resistor, kapasitor dan ke transistor NPN. Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor.

5. Gambar Rangkaian     [KEMBALI ]

➤ First Approximation :

➤ Second Approximation:

➤ Third Approxiation:
