DAFTAR ISI

1. Jurnal

2. Hardware/Rangkaian

3. Prinsip Kerja

4. Vidio Rangkaian

5. Link Download

1. Jurnal [Kembali]]

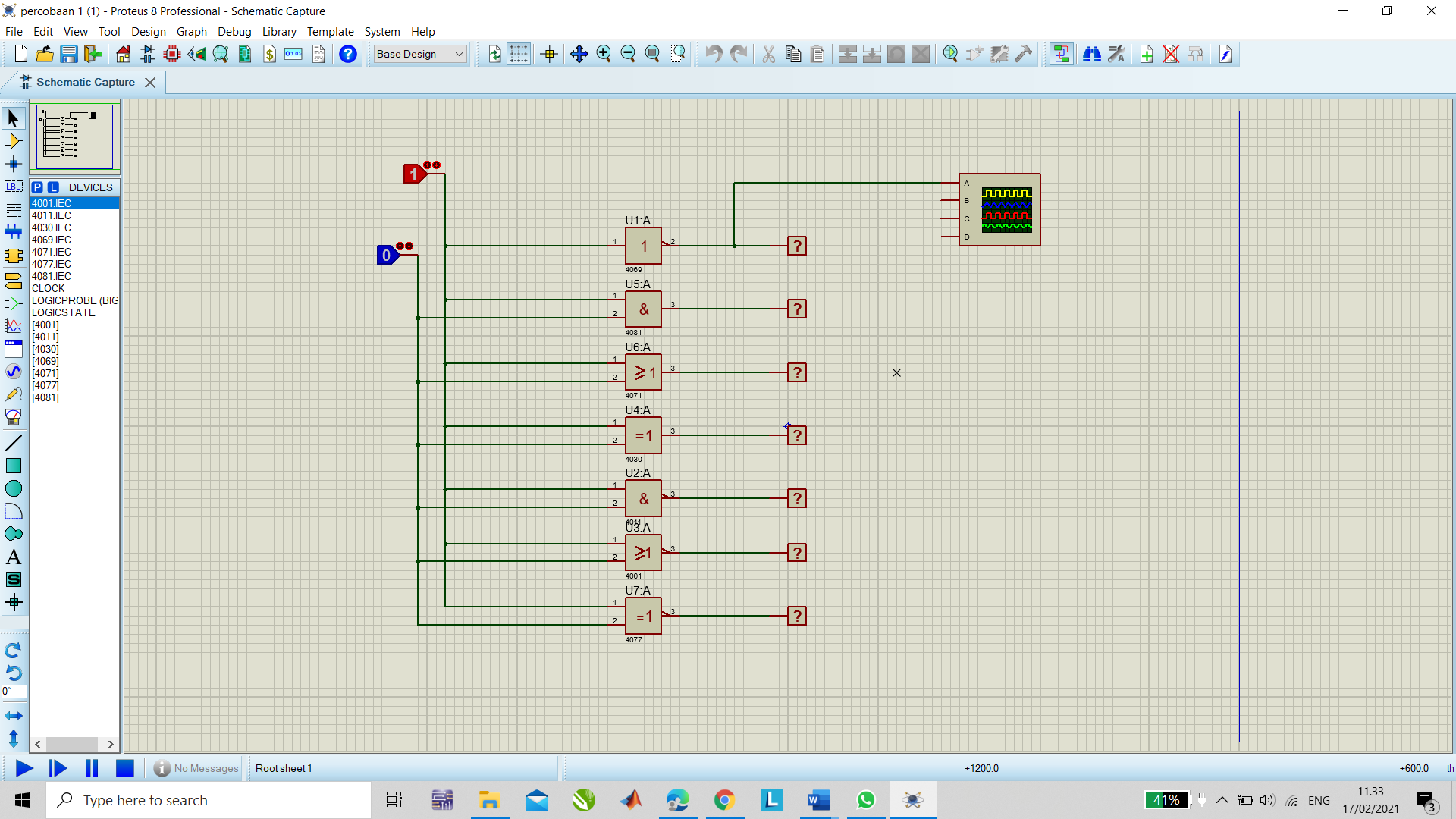

2.Hardware/Rangkaian [Kembali]



Komponen yang dipakai :

1. gerbang not

2. gerbang and

3. gerbang or

4. gerbang xor

5. gerbang nand

6. gerbang nor

7. gerbang xnor

8. input clock

9. osiloskop

3. Prinsip Kerja [Kembali]

    1. gerbang not

Pada saat inputnya berlogika 1, outpunya berlogika 0. Sedangkan saat input berlogika 0, outputnya berlogika 1.

    2. gerbang and

Saat kedua input bernilai 1, outputnya juga akan bernilai 1. Sedangkan jika pada salah satu input terdapat logika 1, maka outputnya akan berlogika 0.

    3. gerbang or

Jika pada salah satu inpunya terdapat logika 1 maka outputnya akan berlogika 1, sedangkan jika kedua inputnya berlogika 0, outputnya juga berlogika 0.

    4. gerbang xor

jika inputnya bernilai ganjil maka outputnya adalah 1. Sedangkan jika kedua inputnya bernilai 0 atau 1 jika nilainya genap, maka inputnya adalah 0.

    5. gerbang nand

Jika kedua inputnya bernilai 1, maka outputnya 0. Sedangkan jika pada salah satu input terdapat nilai 1, atau kedua input bernilai 0, maka outpunya adalah 1, kebalikan dari gerbang and.

    6. gerbang nor

Jika pada input bernilai 0 keduanya, maka outpunya adalah 1. Sedangkan jika outputnya terdapat 1 atau keduanya 1, akan berlogika 0. Kebalikan gerbang or.

    7. gerbang xnor

jika pada inputnya berlogika keduanya berlogika 0 atau 1 yang bernilai genap, maka inputnya akan 1, sedangkan jika inputnya ganjil akan berlogika 0.

4.Vidio Pratikum [Kembali]



5.Analisis [Kembali]

1.    Bandingkan hasil percobaan dengan tabel kebenaran masing-masing gerbang logika

Jawab:

Setelah saya melakukan percobaan pada rangkaian JK flip-flop dan D flip flop,didapatkan hasil yang sama pada percobaan rangkaian JK flip flop dan D flip-flop dengan tabel kebenaran untuk setiap gerbang logika.ini menyatakan bahwa setiap output dari masing masing gerbang logika telah benar.



2.    Bagaimana jika B0 dan B1 sama-sama diberi logika 1, apa yang terjadi pada rangkaian?

Jawab:

Jika B0 dan B1 sama-sama diberi logika 1 maka output dari masing-masing masing gerbang logika yaitu gerbang NOT berlogika 0, gerbang AND berlogika 1, gerbang OR berlogika 1, gerbang X-OR berlogika 0, gerbang NAND berlogika 0, gerbang NOR berlogika 0, dan gerbang X-NOR berlogika 1 dan hasil tersebut sesuai dengan tabel kebenaran.

6.Link Download [Kembali]

    Rangkaian <Sini>

    Vidio          <Sini>
